Choix matériaux
Choisir un substrat adapté
La population d'anguille concernée par la montaison, varie de la civelle (5 à 9 cm) au stade de l'anguillette, dite anguille jaune (jusqu'à 30 cm, voir 40 cm).
Il est donc important que le substrat utilisé soit adapté à la morphologie du poisson.
C'est pourquoi la forme des plots, leur position sur la semelle support et leur densité (nombre au m²) sont des éléments importants dans le choix d'un substrat.
Une anguille a besoin de 3 points d'appui pour progresser, ce qui rend inopérante toute solution qui ne correspondrait pas à une densité inférieure à 300 plots au m² pour une dalle.
Attention : les dalles à engazonner ne conviennent absolument pas aux anguillettes.
En fonction de la population

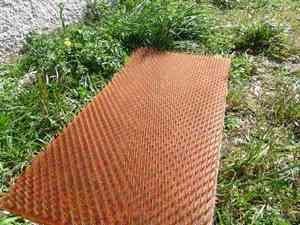

Dans les secteurs de montaison des civelles, le Tapis-Picots
est particulièrement recommandé. L'écartement et la dimension des picots sont étudiés pour permettre les 3 points d'appuis nécessaire à la reptation.
Cependant, grâce à l'utilisation de l'élastomère la résistance des picots autorise la progression de sujet allant jusqu'à 40 cm. photo ci-dessous
Les Dalles à Plots. Parfaitement polyvalente, elles couvrent les besoins de la civelle à l'anguillette (anguille jaune) (9 à 40 cm) photo ci-contre
En fonction de la rivière et de l'obstacle à franchir

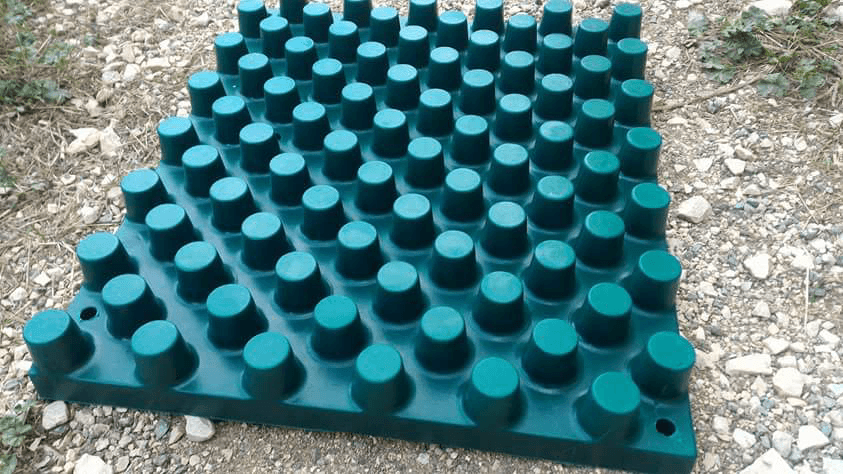

La Dalle à Plots Elastomèrique
- Fort débit, torrents
- Passage important de tous types d'agrégats
- Chute de pierre- Population hétérogène
- Passe à canoé
Existe en version cintrable
La Dalle à Plots ABS
- Rivière calme
- Passage d'agrégats (bois)
- Population hétérogène
Les Tapis-Picots
- Population hétérogène
- Forte pente longitudinale
- Installation en goulotte (écluse, barrage...)
Existe en version 25 mm et 50 mm (hauteur des picots)
Ceci n'étant qu'un résumé non exhaustif de l'utilisation des substrats, nous vous conseillons de consulter les pages par produits et de vous rapprocher de l'ONEMA et/ou d'un cabinet d'étude compétant dans votre région.
CAHIER DES CHARGES et CHOIX MATERIAUX
Notre objectif était de rechercher des matériaux les plus adaptés aux deux catégories de rivières.
Les rivières à forte dénivellation, avec proximité de falaise et de risque de chocs directes, avec un important volume d’agrégats charriés en période de crue.
Les rivières aux risques moindres et dénivellation modéré.
A partir des contraintes suivantes :
-Une résistance à l’abrasion importante (sable, bois, gravier…)
-Une garantie de non dégradation du produits dans le temps afin d’éviter un affaiblissement des ancrages au sol et une pollution de l’environnement.
-Une résistance aux UV, à la lumière.
-Un ancrage correct pouvant s’adapter à un sol irrégulier, résister à la pression de l’eau (soulèvement), sans risque de corrosion.
-Une mise en œuvre facile, avec possibilité de maintenance.
-Une alternative au béton.
Après les tests de résistance en laboratoire et en situation sur le Var au barrage de la Mescla, avec les ingénieurs E.D.F, en mai 2008, nous avons exclus certaines solutions.
Voir ci-dessous.
Cliquez ci-dessus
DALLE BETON
Les solutions BETON
Plusieurs types ont été testés, y compris un béton résiné, fibré. Ceux-ci présentent une faible capacité d’absorption des chocs directs au niveau des plots. Ils occasionnent des cassures ou fêlures sur la totalité de l’épaisseur de la dalle, fragilisant son ancrage au sol.
La résistance à l'abrasion relativement faible implique une utilisation en rivière sans grand passage de pierres ou galets.
Par sa rigidité, son scellement implique une dalle parfaitement plane et l’utilisation d’un enduit de scellement. (Ce qui interdit tout démontage pour maintenance, sauf par une destruction manuelle de la dalle.)
Le poids reste assez important, de 20 à 25 kg par dalle.
La forte conicité des plots et leur espacement ne convient pas aux individus jeunes et impose une pente longitudinale de la rampe relativement faible (environ 15 à 20°) pour permettre les 3 points d'appuis nécessaire à la reptation d'adulte.
Par exemple : pour un franchissement de 3 mètres de haut, il faudra une rampe de 9 à 11 mètres de long.
pour le même franchissement, il faudra une rampe de 5 mètres avec une dalle ABS ou ELASTO (soit : 35°)Cette contrainte n'est pas sans importance sur le nombre de dalle à utiliser et le prix de reviens globalIl faut en moyenne compter le double de dalle béton par rapport aux dalles élasto ou ABS et un coût de réalisation du support plus important.
Le béton n'est pas conseillé pour le passage de canoë, risque de dégradation et de blessure.
Avec 160 à 190 plots au m² cette densité est faible pour les individus les plus jeunes. Les tests à 390 plots au m² à faible conicité montre une meilleure efficacité, tant sur l'ensemble des individus (toutes tailles) que sur la facilité de franchissement.
Avec l'érosion, la reptation sera rendue de plus en plus difficile pour les plus jeunes individus.
En résumé : La dalle béton, sera utilisé pour des anguilles adultes, en rivière sans crue importante et sur une passe à faible pente.
Il est à noter que les dalles bétons de type "engazonnement" ne conviennent pas à la reptation des anguilles.
MATERIAUX EXCLUS
Les solutions plastiques emboutis
Défauts majeurs : Ancrages trop fragile, faible résistance à la pression de l’eau et pratiquement aucune résistance aux chocs.
La solution Aluminium
Problème de réchauffement de l’eau au soleil.
Nous avons également écarté toutes matières trop rigides ou présentant de faible résistance à l’abrasion.
Ainsi que les solutions aux coûts de fabrications exorbitants (type caoutchouc)
2 types de matériaux A.B.S et Elastomère ont étés retenus par le C.I.H Marseille
Une dalle polyuréthane
et
Dalles et des tapis élastomériques pour les sites les plus exposés et leur grande polyvalence.
